Spritzguss­formen mit Laser reinigen

Für Kunststoffverarbeiter – Kavitäten, Trennebenen und Entlüftungen.

Rückstände in Spritzgussformen können die Oberfläche der produzierten Teile und den Prozess beeinflussen. Ob eine Laserreinigung passt, beurteilen wir deshalb am Zusammenspiel von Form, Kunststoff und gefordertem Produktionsergebnis. Die technische Freigabe gilt für die konkret untersuchte Kombination.

Spritzgussformen mit Fotos anfragen Ablauf ansehen
Formplatte einer Spritzgussform mit mehreren Kavitäteneinsätzen, Führungssäulen und deutlichen Gebrauchsspuren
  • Form und KunststoffBeurteilt wird immer die konkrete Kombination.
  • FunktionsbereicheKavitäten, Trennebenen und Entlüftungen betrachten wir getrennt.
  • MusterbearbeitungDanach bewerten wir Struktur, Glanz und relevante Maße der Form.
  • Im FormenwechselAusgebaut oder eingebaut, wenn Zugang, Arbeitsbedingungen und Freigabe passen.

Einsatzbereich

Materialien, Formbereiche und Rückstände

Welche Bereiche gereinigt werden sollen, beschreiben wir gemeinsam anhand Ihrer Form. Für die Einordnung helfen Angaben zum verarbeiteten Kunststoff, zu Additiven, Trennmitteln und Formbeschichtungen.

Materialien

  • Verarbeiteter Kunststoff
  • Additive und Trennmittel
  • Formbeschichtungen

Formbereiche

  • Polierte oder strukturierte Kavitäten
  • Hochglanzflächen, nur nach besonderer Musterprüfung
  • Trennebenen
  • Entlüftungsbereiche
  • Enge oder verdeckte Geometrien, wenn sie zugänglich sind

Rückstände

  • Rückstände, die die Oberfläche der produzierten Teile beeinflussen
  • Rückstände, die den Prozess beeinflussen
  • Rückstände nach einem Materialwechsel, mit neuer Einordnung

Einsatzsituationen

Kavitäten, Trennebenen, Entlüftungen und Zugang zur Form

Polierte oder strukturierte Kavitäten, Trennebenen und Entlüftungsbereiche haben unterschiedliche Aufgaben. Deshalb legen wir für jeden Bereich einzeln fest, was gereinigt wird.

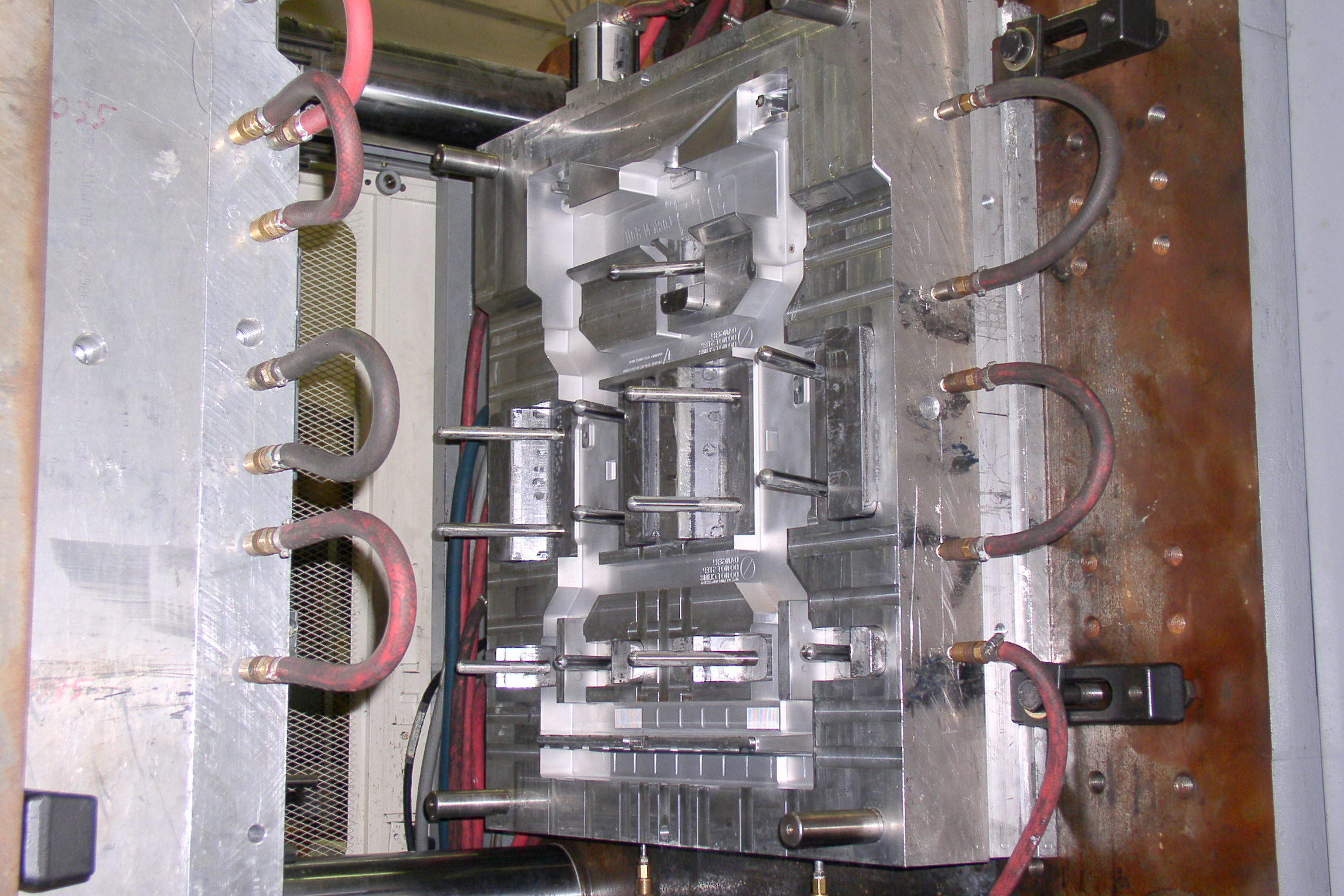

Geöffnete Hälfte einer großen Spritzgussform in der Maschine, mit Kühlwasserschläuchen an beiden Seiten
Symbolbild Geöffnete Formhälfte in der Maschine mit Kavität und Kühlanschlüssen

Kavitäten: poliert oder strukturiert

Bei Spritzgussformen stehen die Kavitäten und die reproduzierbare Teileoberfläche im Fokus. Nach der Musterbearbeitung beurteilen wir, ob Struktur und Glanz erhalten geblieben sind.

Für Hochglanzflächen gibt es keine pauschale Zusage. Sie brauchen eine besondere Musterprüfung.

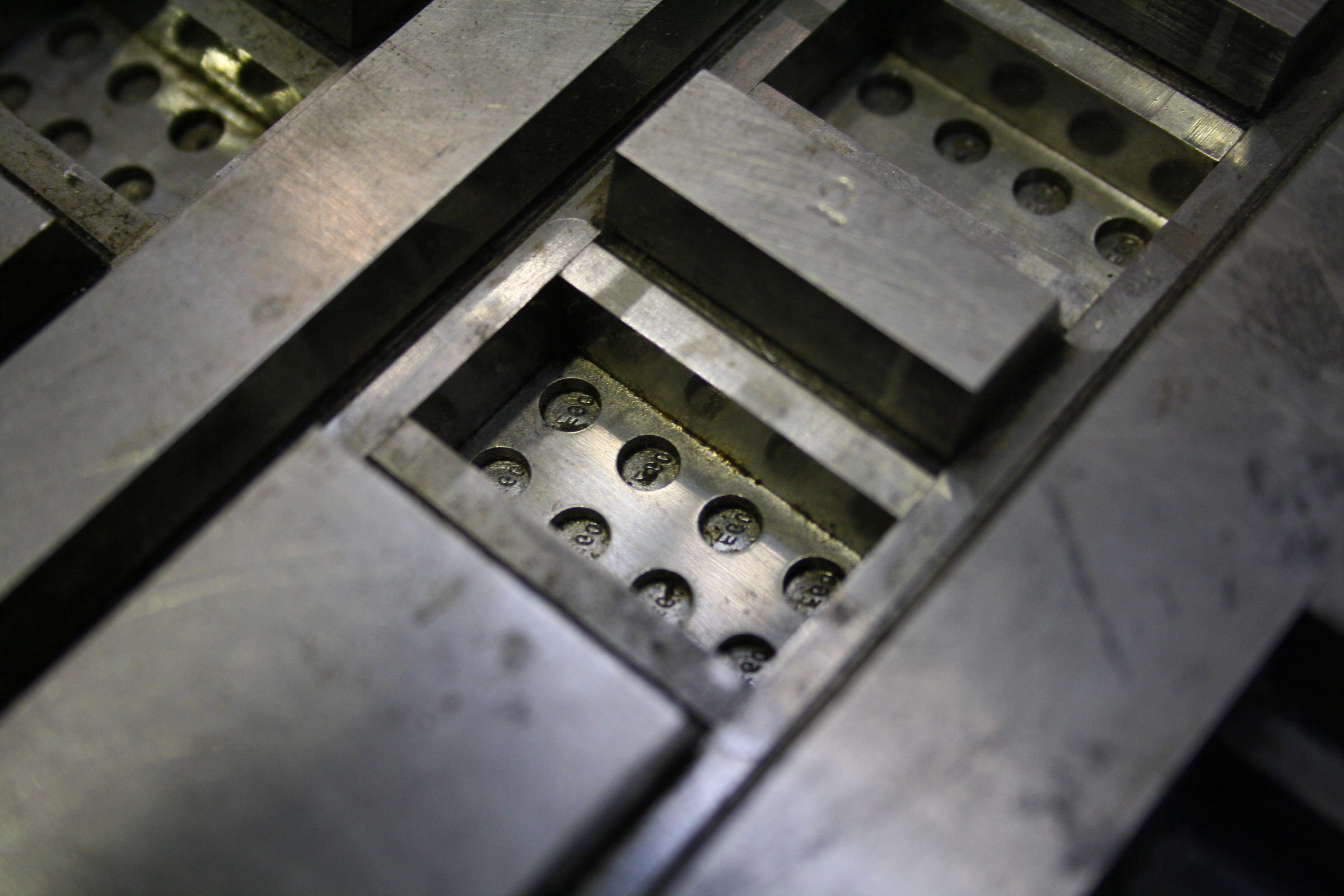

Formeinsätze einer gebrauchten Spritzgussform mit runden Vertiefungen, Kratzern und dunklen Rückständen an einer Kante
Symbolbild Formeinsätze mit Kratzern und Rückständen an den Kanten

Trennebenen und Entlüftungen

Trennebenen und Entlüftungsbereiche haben andere Aufgaben als die Kavität. Bei engen oder verdeckten Geometrien klären wir zuerst, ob sie zugänglich sind.

Der Auftrag umfasst keine automatische Wiederherstellung verschlissener Konturen oder beschädigter Oberflächen.

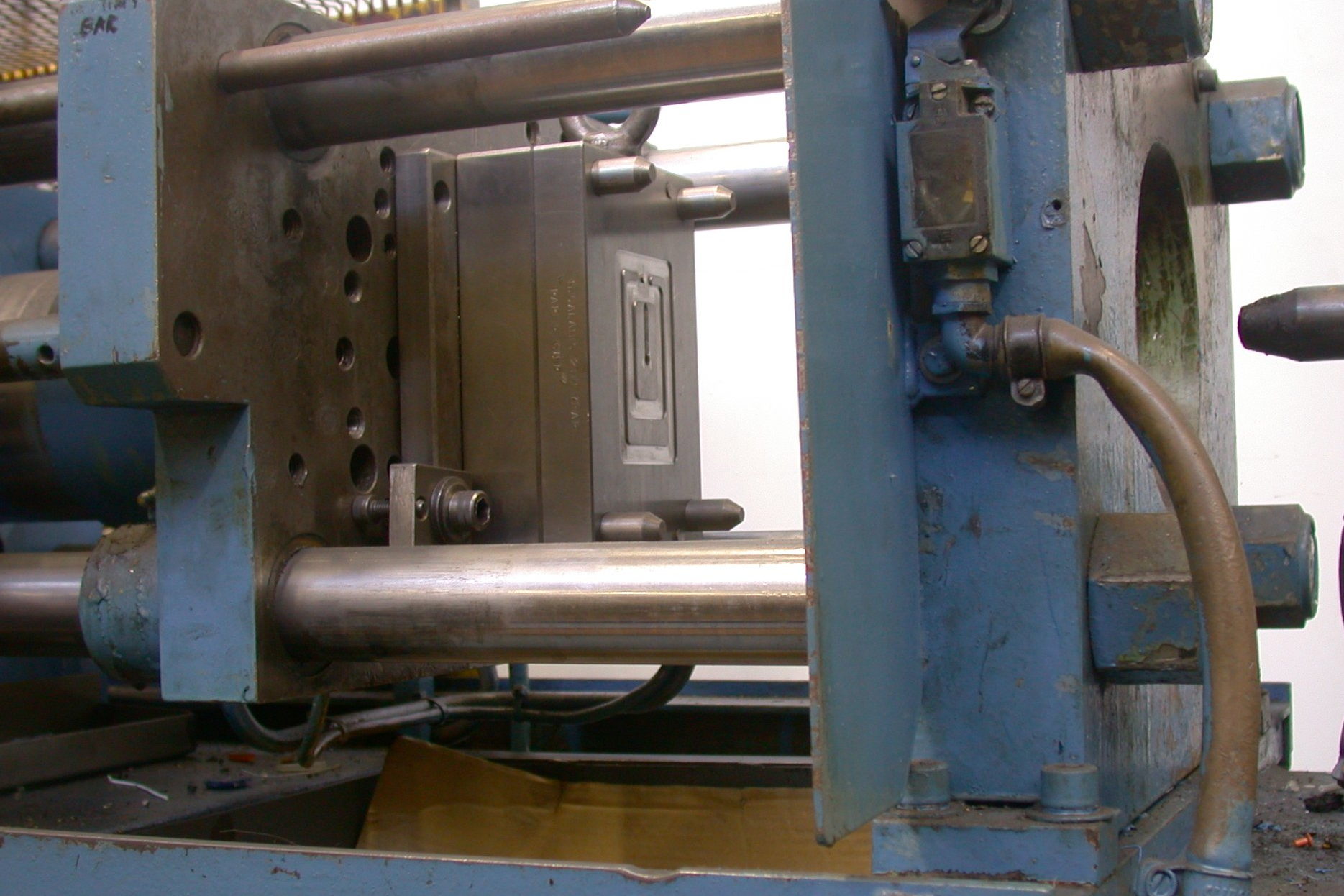

Formhälfte eingebaut in eine ältere Spritzgießmaschine, zwischen Holmen und blau lackierter Aufspannplatte
Symbolbild Eingebaute Form zwischen den Holmen der Spritzgießmaschine

Eingebaut oder ausgebaut?

Ein Ausbau kann Zugang schaffen, verursacht aber Handling und Stillstand. Im eingebauten Zustand reinigen wir nur, wenn Zugang und sichere Arbeitsbedingungen dafür geeignet sind und Ihr Betrieb das freigibt.

Schema: Objekt, störender Rückstand, zu erhaltende Funktion und Abnahmekriterium
Schema Objekt, Rückstand, Funktion und Abnahme

Was stört, was muss bleiben?

Für jede Form klären wir das Objekt, den störenden Rückstand, die Funktion, die erhalten bleiben muss, und das Kriterium für die Abnahme. Wie sich Spritzguss-, Gummi- und Backformen dabei unterscheiden, zeigt Formenreinigung mit Laser.

Für Formen von Gummiartikeln gibt es Gummiformen mit Laser reinigen. Andere Produktionswerkzeuge behandelt Werkzeugreinigung mit Laser.

Zustand und Ziel

Materialwechsel, Erhalt der Form und Freigabe

Ändert sich die Materialkombination aus Kunststoff, Additiven, Trennmitteln oder Formbeschichtung, kann sich auch das Reinigungsverhalten ändern. Bestehende Erfahrungen aus einer anderen Form sind deshalb eine Orientierung, aber keine pauschale Freigabe.

Was erhalten bleiben muss

Nach einer geeigneten Musterbearbeitung beurteilen wir, ob Struktur, Glanz und relevante Maße der Form erhalten geblieben sind. Vorhandene Beschädigungen halten wir vorher fest. So lassen sich der Zustand der Form und das Reinigungsergebnis später unterscheiden.

Verschlissene Konturen oder beschädigte Oberflächen stellt die Reinigung nicht automatisch wieder her.

Wer die Form freigibt

Die technische Freigabe gilt für die konkret untersuchte Kombination aus Form und Kunststoff. Welche Prüfungen nötig sind und wer die Form für den Einsatz freigibt, legt Ihre Qualitätssicherung fest.

Ablauf und Vorbereitung

Der Ablauf vom Muster bis zur Freigabe

Bewertet werden die gereinigte Form und das, was sie danach produziert.

  1. Fotos und Angaben

    Sie senden uns eine Gesamtaufnahme und ein Detailfoto der Form. Dazu nennen Sie Kunststoff, Additive, Trennmittel, Formbeschichtung und die Bereiche, die gereinigt werden sollen.

    Form + Material

  2. Musterbearbeitung

    Nach einer geeigneten Musterbearbeitung beurteilen wir, ob Struktur, Glanz und relevante Maße der Form erhalten geblieben sind.

    Muster

  3. Produktionsversuch

    Anschließend kann ein gemeinsam geplanter Produktionsversuch zeigen, ob die Teile aus der gereinigten Form die Anforderungen erfüllen.

    Formteile

  4. Freigabe

    Ihre Qualitätssicherung legt fest, welche Prüfungen nötig sind und wer die Form für den Einsatz freigibt.

    Freigabe

  5. Wiederkehrende Einsätze

    Für wiederkehrende Einsätze dokumentieren wir Bearbeitungszonen und Abnahmekriterien.

    Zonen + Kriterien

Kosten

Was den Aufwand im Formenwechsel bestimmt

Ein Ausbau kann Zugang schaffen, verursacht aber Handling und Stillstand. Deshalb vergleichen wir den gesamten Ablauf mit Ihrem bisherigen Verfahren. Für ein Angebot brauchen wir diese Angaben.

  • FormgrößeWie groß die Form ist.
  • Betroffene BereicheKavitäten, Trennebenen oder Entlüftungen, die gereinigt werden sollen.
  • RückständeWelche Rückstände in der Form sitzen.
  • WartungsfensterWie viel Zeit im Formenwechsel verfügbar ist.

Bearbeitungsaufwand Dazu kommen Anfahrt und Einrichtung. Handling und Stillstand eines Ausbaus gehören in den Vergleich mit Ihrem bisherigen Verfahren.

Mehr zu Kosten & Ablauf

Fragen

Häufige Fragen zu Spritzguss­formen

Ihre Frage ist nicht dabei? Schreiben Sie uns, am einfachsten über die Anfrage.

Bleiben Hochglanzflächen unverändert?

Das lässt sich nicht allgemein zusagen. Solche Flächen brauchen eine besondere Musterprüfung.

Wird die Form im eingebauten Zustand gereinigt?

Nur wenn Zugang und sichere Arbeitsbedingungen dafür geeignet sind und Ihr Betrieb das freigibt. Ein Ausbau kann Zugang schaffen, verursacht aber Handling und Stillstand.

Gilt eine Freigabe auch für eine andere Form?

Nein. Die technische Freigabe gilt für die konkret untersuchte Kombination aus Form und Kunststoff. Erfahrungen aus einer anderen Form sind eine Orientierung. Ändert sich die Materialkombination, kann sich auch das Reinigungsverhalten ändern.

Werden verschlissene Konturen wiederhergestellt?

Nein. Der Auftrag umfasst keine automatische Wiederherstellung verschlissener Konturen oder beschädigter Oberflächen.

Anfrage

Rückstände in der Kavität? Senden Sie uns Fotos.

Senden Sie uns eine Gesamtaufnahme und ein Detailfoto und beschreiben Sie kurz, was Sie erreichen möchten. Damit klären wir, ob weitere Angaben, eine Besichtigung oder eine Musterbearbeitung sinnvoll sind.

Das hilft uns am meisten

  • Eine Gesamtaufnahme und ein Detailfoto der betroffenen Bereiche
  • Material, Abmessungen oder Stückzahl
  • Verarbeiteter Kunststoff, Additive, Trennmittel und Formbeschichtung
  • Einsatzort und Ihr gewünschtes Ergebnis
  • Verfügbares Wartungsfenster, Folgeschritt oder fester Termin
Spritzgussformen mit Fotos anfragen
