Formenreinigung mit Laser
Für Spritzguss-, Gummi- und Backformen – geplant im Formenwechsel.
Bei der Formenreinigung sollen störende Rückstände verschwinden, während die Eigenschaften der Form erhalten bleiben, die für Ihr Produkt wichtig sind. Laserreinigung ist dafür eine mögliche Methode. Ob sie zu Ihrer Form passt, klären wir an Werkstoff, Oberfläche und Prozessrückständen.
- Drei FormartenSpritzguss-, Gummi- und Backformen, jede mit einer eigenen Seite.
- FormoberflächePolierte, strukturierte und beschichtete Formen betrachten wir gesondert.
- Zustand festgehaltenVorhandene Schäden dokumentieren wir vor der Musterbearbeitung.
- Im FormenwechselZonen, Reinigungsfenster und Freigabe legen wir mit Instandhaltung und Produktion fest.
Anwendungen
Spritzguss-, Gummi- und Backformen im Überblick
Material, Rückstände und Abnahmekriterien unterscheiden sich je nach Form deutlich. Deshalb hat jede der drei Formarten eine eigene Seite, die tiefer in den Einsatz führt.

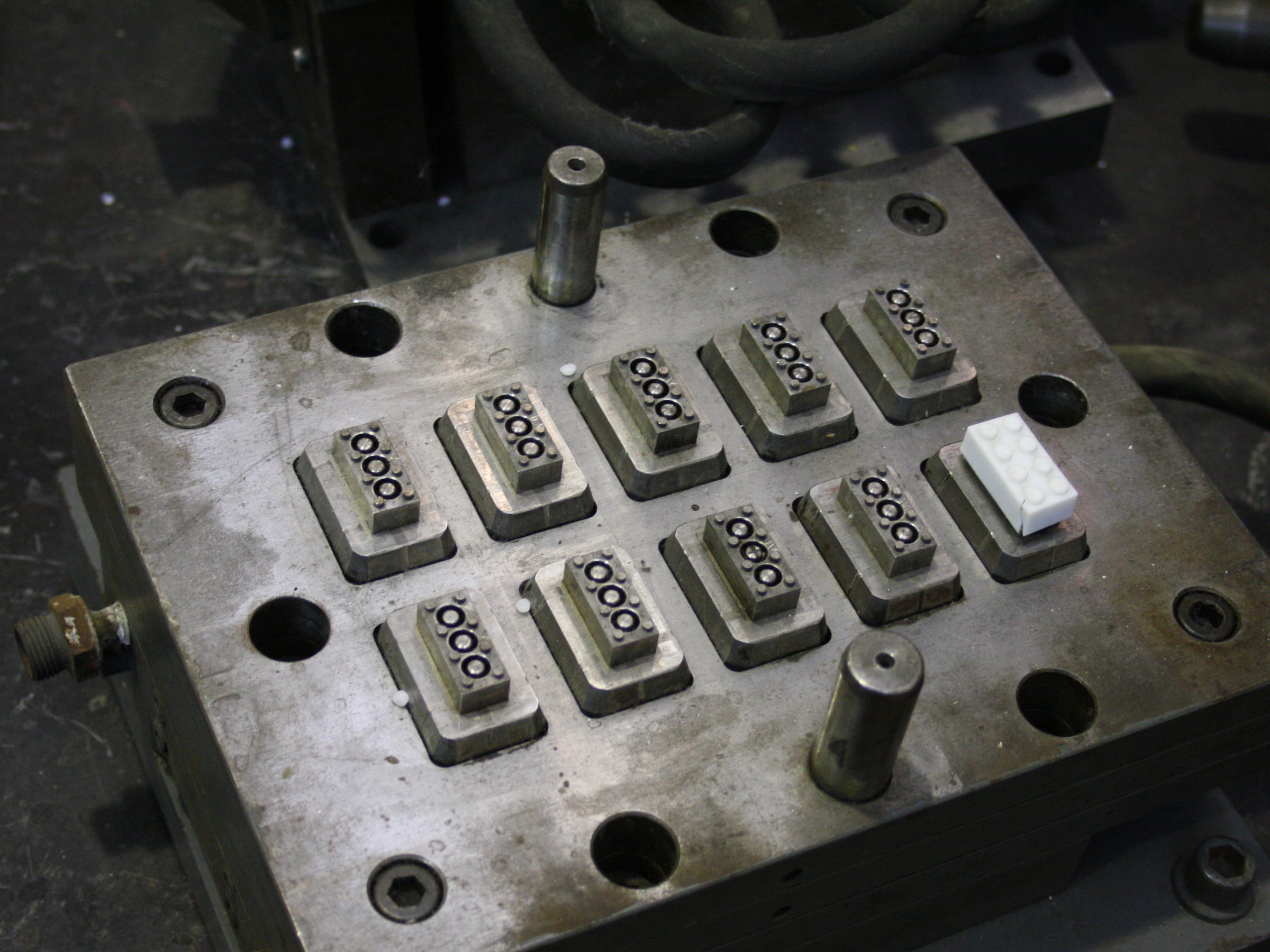

Spritzgussformen
Hier stehen unter anderem Kavitäten, Entlüftungsbereiche und die reproduzierbare Teileoberfläche im Fokus.
Typisch sind polierte oder strukturierte Kavitäten, Trennebenen und Entlüftungsbereiche. Zur Bewertung gehört am Ende auch das nächste Formteil aus der gereinigten Form.

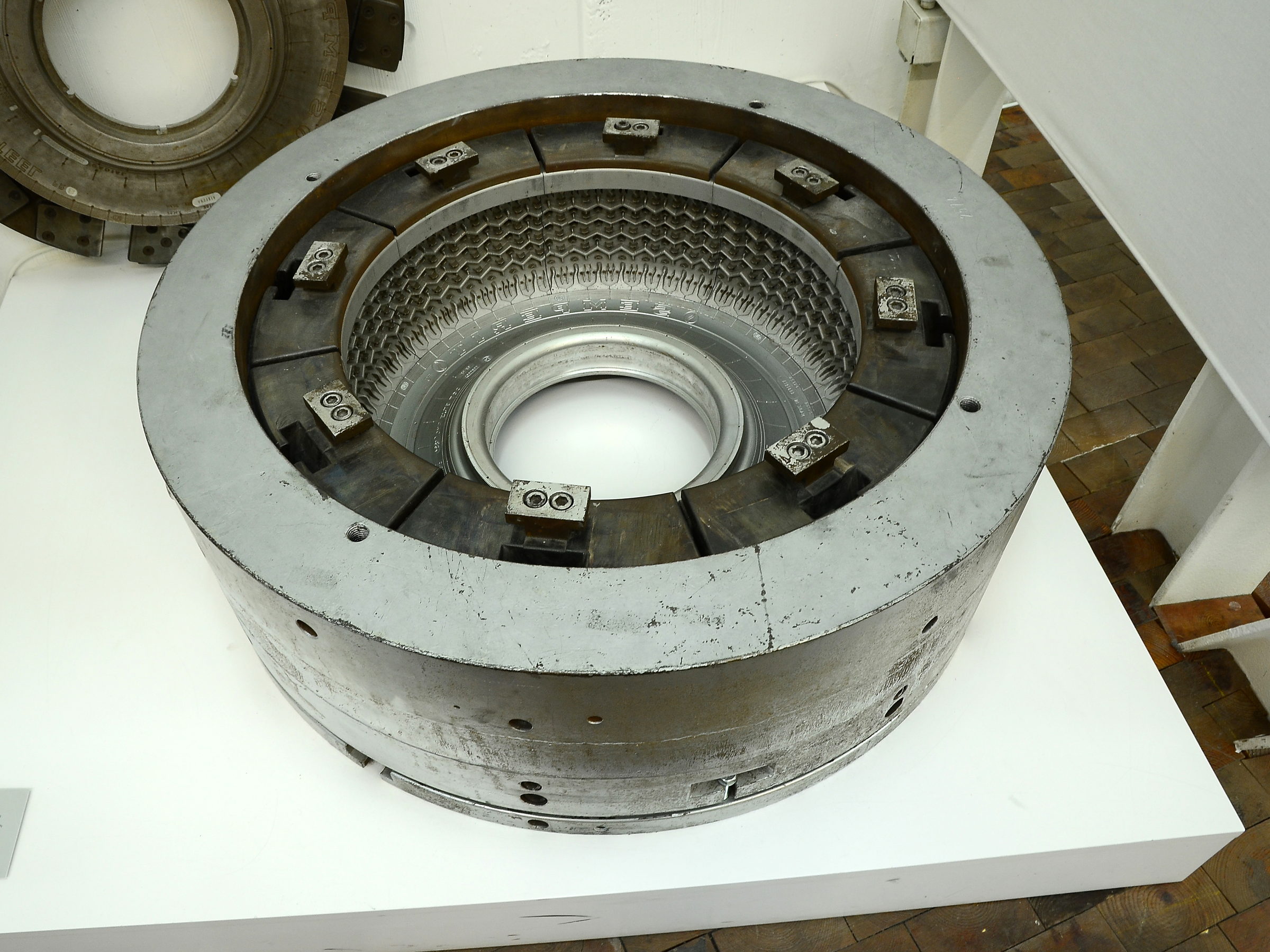

Gummiformen
Wichtig sind die konkreten Mischungen, ihre Rückstände und die Oberflächenbehandlung der Form.
Typisch sind Ablagerungen aus Elastomermischungen und Prozesshilfsmitteln. Vernickelte, polierte oder strukturierte Bereiche, kleine Konturen und Entlüftungen brauchen eine gesonderte Beurteilung.

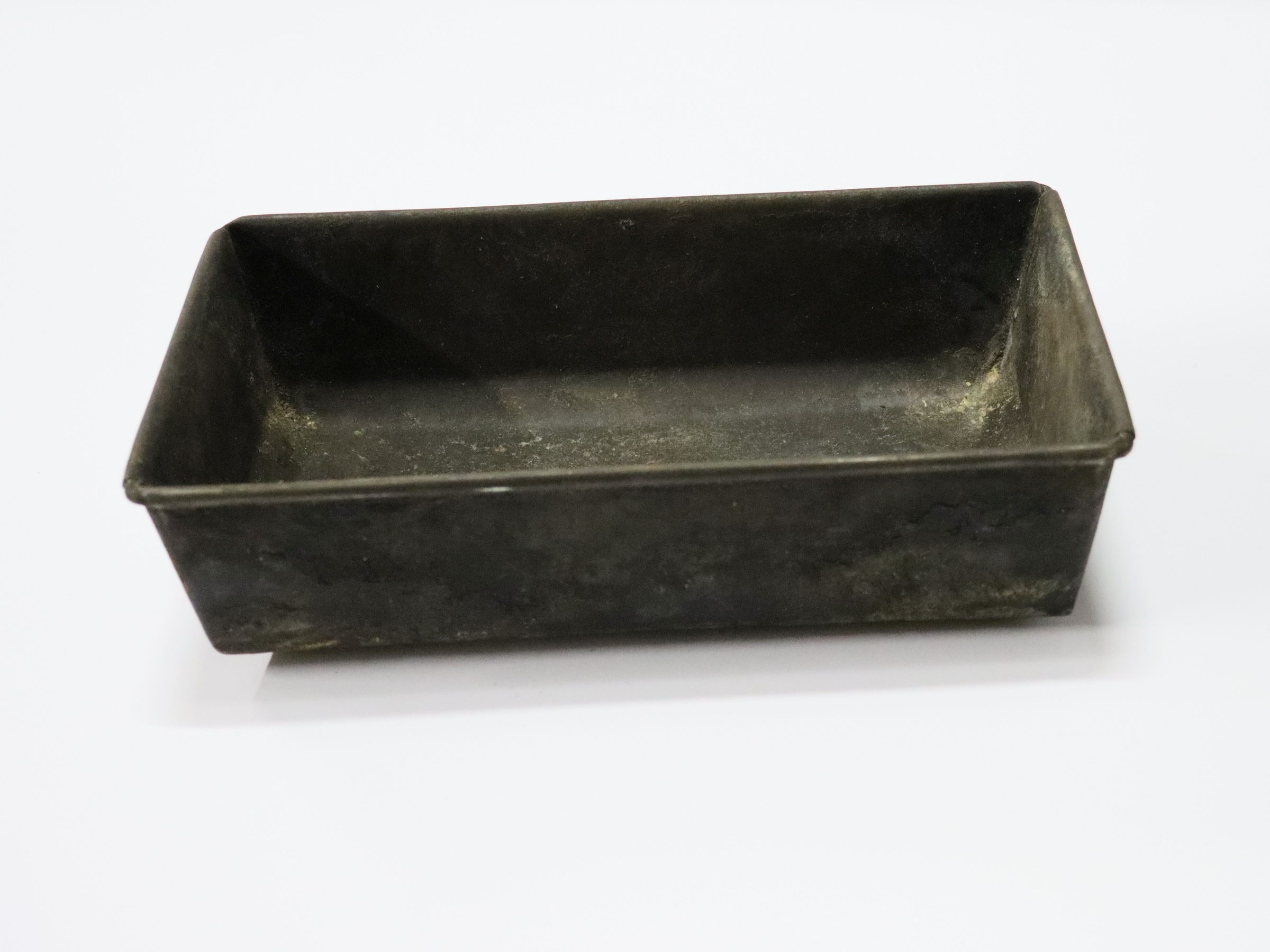

Backformen
Hier kommen die Anforderungen des Lebensmittelbetriebs und mögliche Antihaftbeschichtungen hinzu.
Typisch sind eingebrannte Rückstände an industriellen Backformen, auch bei vielen ähnlichen Formen. Die hygienische Freigabe legt der Lebensmittelbetrieb fest.
Gegenüberstellung
Was unterscheidet die drei Formarten?
Die Übersicht zeigt für jede Formart das Objekt, den störenden Rückstand, die Funktion, die erhalten bleiben muss, und wer das Ergebnis freigibt. Formenreinigung gehört zur Laserreinigung für Maschinen & Werkzeuge.
| Merkmal | Spritzgussformen | Gummiformen | Backformen |
|---|---|---|---|
| Objekt | Spritzgussform mit Kavitäten, Trennebenen und Entlüftungsbereichen | Form für Gummiartikel mit Konturen, kleinen Strukturen und Entlüftungen | Industrielle Backform, auch viele ähnliche Formen |
| Formoberfläche | Polierte oder strukturierte Kavitäten, eventuell mit Formbeschichtung | Vernickelte, polierte oder strukturierte Bereiche | Unbeschichtet oder mit Antihaftbeschichtung |
| Störender Rückstand | Rückstände, die die Oberfläche der Teile und den Prozess beeinflussen | Ablagerungen aus Elastomermischungen und Prozesshilfsmitteln | Eingebrannte Rückstände, Verkrustungen in Vertiefungen und an Kanten, Beläge auf offenen Flächen |
| Muss erhalten bleiben | Struktur, Glanz und relevante Maße der Form | Konturen und Entlüftungen, die Oberflächenqualität des Artikels | Eine benötigte Beschichtung, die nicht unzulässig verändert werden darf |
| Freigabe | Nach Musterbearbeitung und Produktionsversuch gibt die Qualitätssicherung die Form frei. | Nach dem Muster zählt das Produktionsergebnis. Prüfmerkmale und Abnahmekriterien bestimmen die zuständigen Fachleute. | Hygienische und technische Freigabe nach dem Konzept des Lebensmittelbetriebs |
| Grenze | Verschlissene Konturen oder beschädigte Oberflächen werden nicht automatisch wiederhergestellt. | Nicht jeder verdeckte Bereich ist ohne Zerlegen erreichbar. | Sichtbar sauber ist noch kein Nachweis hygienischer Eignung. |
| Für die Anfrage | Kunststoff, Additive, Trennmittel, Formbeschichtung, verfügbares Wartungsfenster | Mischung, Trennmittel, Oberfläche der Form | Material, Antihaftbeschichtung, Angaben des Formenherstellers und zu früheren Aufarbeitungen |
| Zur Anwendung | Spritzgussformen mit Laser reinigen | Gummiformen mit Laser reinigen | Backformen mit Laser reinigen |
Formoberfläche
Formoberfläche, Schäden, Strukturen und Zugang zur Form
Polierte, strukturierte oder beschichtete Formen brauchen eine gesonderte Betrachtung. Ein gleichmäßig sauberer Eindruck reicht als Freigabe nicht aus, wenn sich Glanz oder Struktur verändert haben.
Vorhandene Schäden vorher festhalten
Vorhandene Beschädigungen dokumentieren wir vor der Musterbearbeitung. So lassen sich der Zustand der Form und das Reinigungsergebnis später nachvollziehbar unterscheiden.
Feine Strukturen
Ob sich feine Strukturen reinigen lassen, zeigt der konkrete Versuch. Dazu gehört immer die Kontrolle, ob die Struktur erhalten geblieben ist. Wie ein solcher Versuch angelegt und dokumentiert wird, erklärt der Glossarartikel Probefläche; warum die Betriebsweise des Lasers für empfindliche Formoberflächen zählt, der Artikel Gepulster Laser.
Zugang zur Form
Ein mobiler Laser allein bedeutet nicht, dass jede Stelle ohne Ausbau erreichbar ist. Ob die Form ausgebaut wird oder eingebaut bleibt, planen wir zusammen mit dem Formenwechsel.
Ablauf und Vorbereitung
Der Ablauf von den Fotos bis zum Formenwechsel
Ausgebaute Formen können besser zugänglich sein, ein Ausbau verursacht aber zusätzliche Stillstandszeit. Welche Variante passt, hängt vom Aufbau der Form und von der Organisation in Ihrem Betrieb ab.
-
Fotos und Angaben
Sie senden uns eine Gesamtaufnahme und ein Detailfoto und nennen Material, Abmessungen oder Stückzahl, Einsatzort und Ihr gewünschtes Ergebnis.
Fotos + Ziel
-
Zustand festhalten
Vorhandene Beschädigungen dokumentieren wir vor der Musterbearbeitung, damit Zustand und Reinigungsergebnis später auseinanderzuhalten sind.
Ausgangszustand
-
Versuch an der Form
Ein repräsentativer Versuch an Ihrer Form ist die Grundlage für den Vergleich mit dem bisherigen Verfahren. Bei feinen Strukturen bewerten wir dabei, ob sie erhalten geblieben sind.
Muster
-
Formenwechsel planen
Gemeinsam mit Instandhaltung und Produktion legen wir Bearbeitungszonen, Reinigungsfenster und den folgenden Freigabeschritt fest.
Zonen + Fenster
Kosten
Was die Kosten im Gesamtprozess bestimmt
Aussagekräftig sind die Minuten je Fläche zusammen mit Handling, Nachkontrolle und erfolgreichem Wiederanlauf. Ein repräsentativer Versuch schafft die Grundlage für den Vergleich mit Ihrem bisherigen Verfahren. Erst daraus lassen sich belastbare Aussagen zu wiederkehrenden Einsätzen und möglichen Vorteilen ableiten.
- BearbeitungDie Minuten je Fläche für die vereinbarten Zonen.
- HandlingAus- und Einbau oder der Zugang zur eingebauten Form.
- NachkontrolleDie Kontrolle der Form nach der Reinigung.
- WiederanlaufDer erfolgreiche Wiederanlauf der Produktion.
Gesamtaufwand Dazu kommen Anfahrt und Einrichtung. Verglichen wird mit Ihrem bisherigen Verfahren.
Fragen
Häufige Fragen zur Formenreinigung
Ihre Frage ist nicht dabei? Schreiben Sie uns, am einfachsten über die Anfrage.
Können feine Strukturen gereinigt werden?
Das zeigt der konkrete Versuch. Dazu gehört auch die Prüfung, ob die Struktur erhalten geblieben ist.
Warum gibt es eigene Seiten für unterschiedliche Formen?
Material, Rückstände und Abnahmekriterien unterscheiden sich deutlich. Die Seiten zu Spritzguss-, Gummi- und Backformen beantworten diese speziellen Fragen.
Reicht es, wenn die Form sauber aussieht?
Nein. Ein gleichmäßig sauberer Eindruck reicht als Freigabe nicht aus, wenn sich Glanz oder Struktur verändert haben. Deshalb halten wir vorhandene Beschädigungen schon vor der Musterbearbeitung fest.
Muss die Form für die Reinigung ausgebaut werden?
Das hängt vom Aufbau der Form und von der Organisation in Ihrem Betrieb ab. Ausgebaute Formen können besser zugänglich sein, ein Ausbau verursacht aber zusätzliche Stillstandszeit.
Anfrage
Form mit Rückständen? Senden Sie uns Fotos.
Senden Sie uns eine Gesamtaufnahme und ein Detailfoto und beschreiben Sie kurz, was Sie erreichen möchten. Damit klären wir, ob weitere Angaben, eine Besichtigung oder eine Musterbearbeitung sinnvoll sind.
Das hilft uns am meisten
- Eine Gesamtaufnahme und ein Detailfoto der betroffenen Formzone
- Die Formart: Spritzguss-, Gummi- oder Backform
- Material, Abmessungen oder Stückzahl
- Polierte, strukturierte oder beschichtete Bereiche und vorhandene Beschädigungen
- Einsatzort und Ihr gewünschtes Ergebnis
- Folgeschritt oder fester Termin, zum Beispiel der nächste Formenwechsel
